Projekt napinacza

[easy_rider_1]

Tym razem zapodam coś od siebie.
Projekt wg. mnie ukończony, napinacz oblatany i po poprawkach konstrukcji działa wyśmienicie, może coś jeszcze można poprawić liczę na sugestie (oraz sensowną krytykę)

Czas na trochę danych technicznych

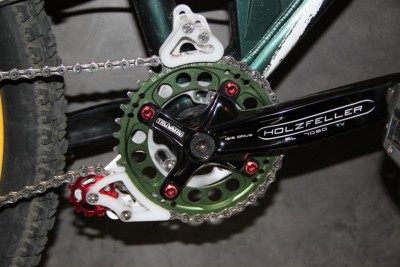

- Zakres regulacji 34-42T (na żyletkę wejdzie 32-44T)
- waga z kompletem śrub ze stali inox ok. 150g.

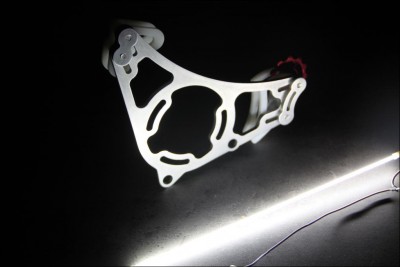

- materiał pająk: aluminium klatki i dystanse: tworzywo kółko aluminiowe na łożysku maszynowym

[KubaLa]

Koszt? Ładny

[motomysz]

Ładna robota stary. Szacun
Dobrze, że jest mocowanie na taco

Tuning zębatki Dartmoora też fajny.

Ciekawe ilu hejterów się za chwile znajdzie

[deviz]

Tuning zębatki Dartmoora też fajny.

Przecież taka jest w sprzedaży

[muras]

Gorna prowadnica nie jest za krótka ? Wygląda jakby umożliwiała zakleszczenie sie łańcucha na wejściu w prowadnice. Za to dolna część jest rewelacyjna, sam na to wpadłem jak się zbiorę to dokończę swój projekt z podobną.

[off_road]

nie bedzie spadac z dolnego kolka?

[SeraaX]

widzę moje rozwiązanie z gwintowanymi płytkami od regulacji:)

[motomysz]

motomysz napisał(a):"Tuning zębatki Dartmoora też fajny."


Przecież taka jest w sprzedaży

Taaak ? Pierwszy raz taką widzę Widocznie za długo byłem na urlopie od rowerów

[xihaves]

chętnie bym kupił taki w ładnych kolorkach pająka i klatek, oczywiście jak cena nie będzie za wysoka

[balfa2step]

Gorna prowadnica nie jest za krótka ? Wygląda jakby umożliwiała zakleszczenie sie łańcucha na wejściu w prowadnice

Dokładnie to samo pomyslałem po przygodzie z Weeeż Żee the end , tam jest podobne rozwiazanie i własnie czasami łancuch się zawija i zakleszcza.

[easy_rider_1]

Koszt?

bezcenny

Tuning zębatki Dartmoora też fajny.

Taką zębatkę już kupiłem jak na razie muszę jeździć na tym co mam, pomyślę, pokreślę, wyprodukuję i wymienię na coś swojego.

Gorna prowadnica nie jest za krótka ?

wydaje mi się że jest dopasowana idealnie, jest to druga wersja prowadnicy. W tej wersji nie występuje już problem z ramami amortyzowanymi, poprawiona prowadnica i kąt ramion napinacza.

nie bedzie spadac z dolnego kolka?

żeby łańcuch spadł z dolnego kółka musiał by być bardzo luźny.

widzę moje rozwiązanie z gwintowanymi płytkami od regulacji:)

A mi się wydawało że to moje rozwiązanie.

chętnie bym kupił taki w ładnych kolorkach pająka i klatek

Nie ma opcji... oprócz anodowanego kółka na krwisty czerwony będzie only twarde surowe szczotkowane aluminium, białe tworzywo i śruby ze stali nierdzewnej.

[SeraaX]

easy_rider_1 ponad rok temu zrobiłem tak u siebie, wg mnie to patent lepszy niż nakrętki w wyfrezowanym kanale jak w większości napinaczy

[easy_rider_1]

patent lepszy niż nakrętki w wyfrezowanym kanale jak w większości napinaczy

Jestem tego samego zdania że ten patent jest lepszy.
Ja na takie rozwiązanie wpadłem przypadkiem jak zrobiłem pierwszą wersję napinacza z nakrętkami bez frezu, okazało się że żeby wyregulować trzeba się trochę pomęczyć z kluczem płaskim i imbusowym, w tym przypadku nic się nie rozjeżdża podczas regulacji banalnie proste rozwiązanie a jak ułatwia życie.

[frango]

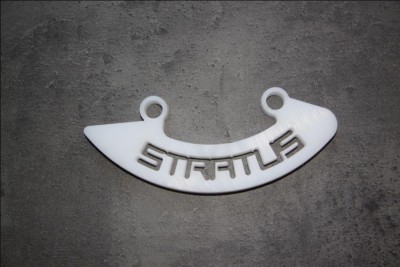

Rozumiem, że dwa otwory na dolnej krawędzi pająka, to pod taco? Zaprojektowałeś coś już?
Bo w tej formie do DH jeszcze jeszcze nie nadaje...

[easy_rider_1]

Zaprojektowałeś coś już?
Bo w tej formie do DH jeszcze jeszcze nie nadaje...

Nie robię nic na raty

[frango]

Pomysł fajny, ale obawiam się o trwałość. Te oczka wyglądają rachitycznie. Podejrzewam też, że te najcieńsze elementy wewnętrzne literek odpadną przy pierwszej bombie.

[MUSZEL]

Pomysł fajny, ale obawiam się o trwałość. Te oczka wyglądają rachitycznie. Podejrzewam też, że te najcieńsze elementy wewnętrzne literek odpadną przy pierwszej bombie.

niech sie chłopak cieszy. że zrobił coś ładnego, sam i dla siebie. Może i takie taco nie wytrzyma dużego strzału, ale wtedy może kolega zrobi coś inaczej. Póki co, napinacz na pewno napina i zabezpiecza łańcuch przed spadnięciem, stosunkowo ładnie wygląda, i na pewno cieszy niesamowicie

[easy_rider_1]

Pomysł fajny, ale obawiam się o trwałość. Te oczka wyglądają rachitycznie. Podejrzewam też, że te najcieńsze elementy wewnętrzne literek odpadną przy pierwszej bombie.

A więc domniemasz że oczka są słabe nie mając zielonego pojęcia jak taco jest mocowane, śmiało mogę rozwiać twoje wątpliwości co do słabych oczek i wewnętrznych elementów literek, nie odpadną przy pierwszej i kolejnej bombie, a oczka jako takie są, ale raczej grają w tym sposobie mocowania drugie skrzypce.

Czy Taco ma kruszyć w pył granitowe skały hmmm wydawało mi się że Taco ma za zadanie chronić zębatkę i przyjąć/pochłonąć energie uderzenia ale nie kosztem mocowania (może się myliłem). Pancerne Taco jeden srogi dzwon, wyrwiesz śruby z ISCG i... żegnaj Heleno.

Ciesz oko tym że dolna klatka nie wychodzi poza obrys zębatki

stosunkowo ładnie wygląda

Co to ma być ?

[MUSZEL]

Co to ma być ?

no dobra... zrób mi podobny ^^
