Apogeum furii + Shiver dc

Wysłane przez xprot w czw., 2013-06-20 12:28
Rama: wydziergana pilnikiem z alu 6063, recznie spawana i cieta, z wlasnym pomyslem na zaweiszenie i geometrie, głównie o niej chciałbym usłyszeć opinie. Widelec: MZ Shiver DC 2002 @200mm Damper: Avalanche DHS 9.5x3.0 450lbs
Kierownica: funn fullon 800 Mostek: fpain piston Gripy: grubasy sunline Barendy: sunline Stery: fsa the pig
Siodło: azonic loveseat Sztyca: raceface xy Zacisk: custom
Korby: prowheel Support: custom Zębatka: prowheel Łańcuch: shimano/sram Pedały: NS legeaters
Napinacz: Custom Przerzutki: Saint Manetki: Alivio Kaseta: Sora
Koło przód: Obręcz: Sun Doubletrack, chromowana 24" 32h Szprychy: dt champion silver 32szt Piasta: shimano saint 32h Opona: GAzzaloddi 2,6x24
Koło tył: Obręcz: Sun Doubletrack, chromowana 24" 32h Szprychy: dt champion silver 32szt Piasta: shimano saint 32h Opona: stout 2,6x24
Hamulec przód, klamka: Saint+ przewód goodridge Hamulec tył, klamka: Saint+ przewód goodridge
Punkty dodatkowe, nieobowiązkowe Modyfikacje: tylko zrobilem rame i pare zwiazanych z nia gratów Waga: 23 Kg
wiecej fotek wieczorem dodam:), tymczasowe foto z linka :)http://i454.photobucket.com/albums/qq262/wujekX/ram/IMG_20130428_135846_zps506b02f0.jpg

Komentarze

lollex

czw., 2013-06-20 12:29

oo juz sie nie chwal :)

http://www.pinkbike.com/photo/8195579/

kubala

czw., 2013-06-20 12:29

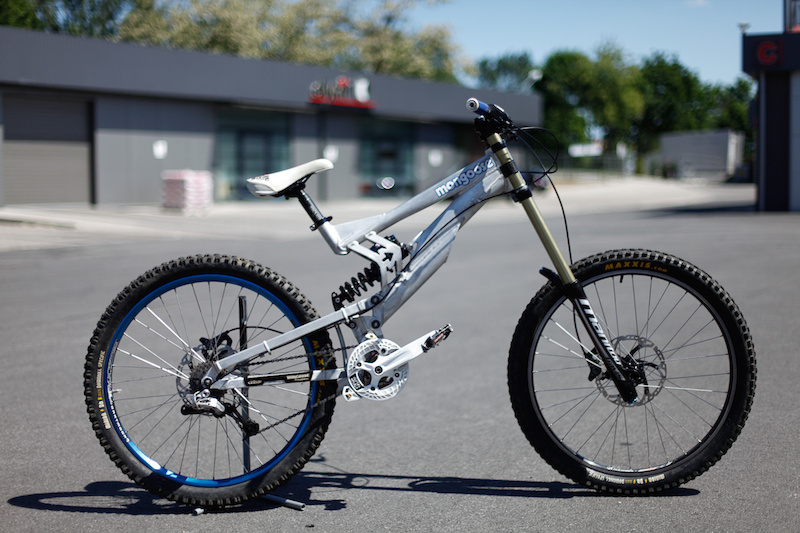

http://gp1.pinkbike.org/p4pb8171651/p4pb8171651.jpg Tak wygląda ok 63 stopni... Dla porównania.

Z gówna bata nie ukręcisz.

ari4

czw., 2013-06-20 12:29

Ciekawie wygląda. Jaki masz kąt główki, skok zawiasu z tyłu? Gdyby nie ta masa... Rower zacny

macgyver

czw., 2013-06-20 12:29

Ciekawy pomysł, jednak przeraża trochę rozstaw osi (podaj ile :)

kubala

czw., 2013-06-20 12:29

Gdyby nie ta masa... Koła + opony ważą pewnie tonę. Czemu koła 24"? To nie ma żadnego sensu. Jak ze sztywnością tylnego wahacza?

Z gówna bata nie ukręcisz.

xprot

czw., 2013-06-20 12:29

wahacz jest nie mniej sztywny niz w rm7.
kat glowki to 65,5 stopnia, rozstaw osi 1240mm.
zawias jest najbardziej progresywny jak tylko sie dalo, 255 skoku raczej nie wykorzysta, realne uzycie to ok 220, z czego 80 to SAG :)

kubala

czw., 2013-06-20 12:29

kat glowki to 65,5 stopnia Nie wierzę.... Jak dla mnie 62-63 max. rozstaw osi 1240mm. :shock: :shock: :shock: :shock: A ja myślałem, że moje 1150 to już spora krowa :mrgreen: :mrgreen:

Z gówna bata nie ukręcisz.

miki_ck

czw., 2013-06-20 12:29

Heh, miałeś możliwość dobrać dowolną geometrię, a stworzyłeś autobus z suportem w kosmosie ;) Ale poczekam jeszcze na dokładniejsze fotki.
A, Shiver ma 190mm skoku a nie 200.

soulforged

czw., 2013-06-20 12:29

Oczywiste jest że ogólnego poziomu technologicznego prowadzących na rynku marek w przydomowym garażu nie da się osiągnąć, zastanawia mnie więc tylko jedno - dlaczego dosłownie nie skopiowałeś geometrii jakiegoś sprawdzonego roweru z górnej półki?

xprot

czw., 2013-06-20 12:29

[attachment=0:3hsnvcvy]IMG_20130521_153549.jpg[/attachment:3hsnvcvy]
to foto jest calkiem udane:)
a tu wiecej fot samej ramy i z produkcji: http://www.pinkbike.com/u/xprot/album/DH-custom-frame/
geometria jest pode mnie, chcialem sobie taka potestowac, a nie kopiowac cos, na czym sie ciezko jezdzi, przynajmniej mi. o mocowanie główki to ja sie nei boje, jest srobione tak, ze wytrzyma, na gwarancji poxipolu ;)

boogiel

czw., 2013-06-20 12:29

Właśnie! Poza tym, na wyciągniętym amorze to se możesz :P

KUPIĘ TANIĄ RAMĘ MTB 17", PIASTĘ PRZÓD 9mm, KORBĘ NA KWADRAT I MOSTEK POD 31,8mm

soulforged

czw., 2013-06-20 12:29

geometria jest pode mnie, chcialem sobie taka potestowac, a nie kopiowac cos, na czym sie ciezko jezdzi, przynajmniej mi.
Rozumiem zatem że testowałeś Summum-y, nowe Demo, nowe Glory itp. rowery żeby z całą pewnością stwierdzić że ciężko Ci się na nich jeździ po czym sam wykombinowałeś coś lepszego niż Mondraker, Specialized, Giant etc. na przestrzeni paru lat rozwoju i doskonalenia geo? :D

timon92

czw., 2013-06-20 12:29

I wysoki suport jest tak nowatorskim i sensownym rozwiązaniem jak Forward Geometry Mondrakera?

SeraaX

czw., 2013-06-20 12:29

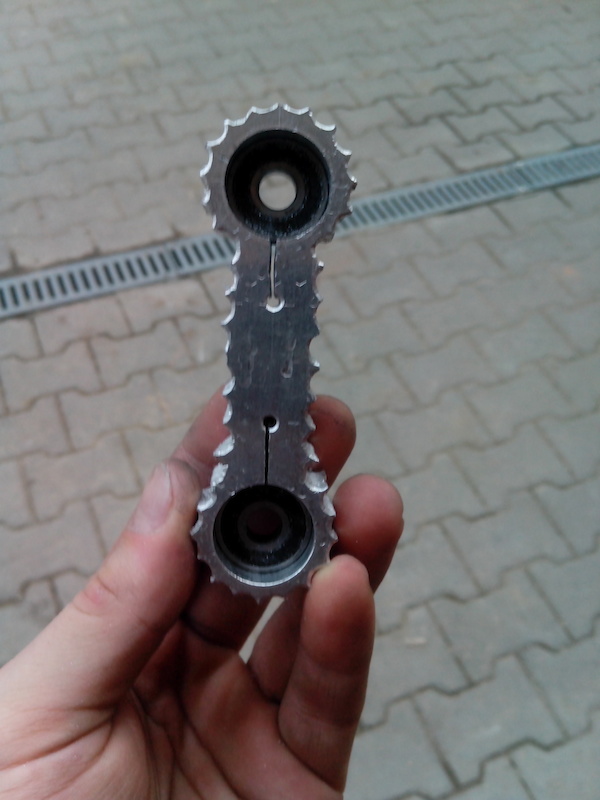

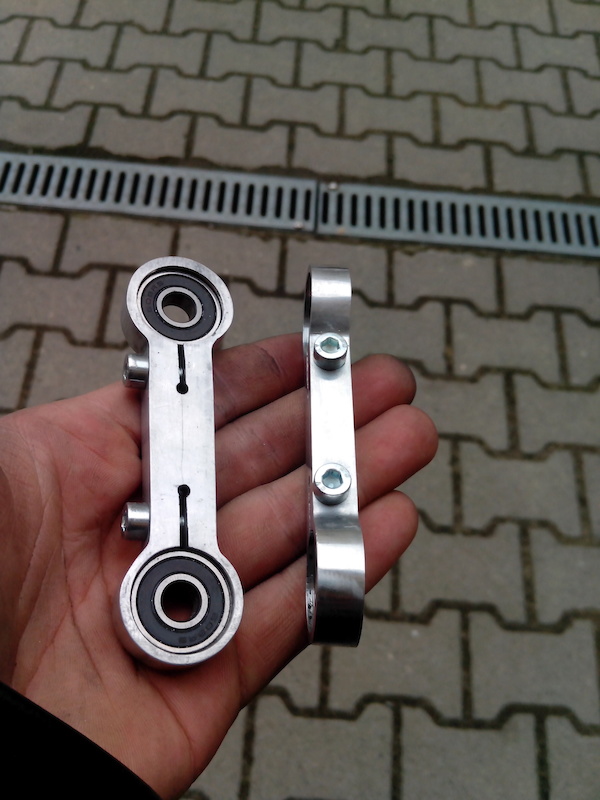

po ksywie kojarzę że widziałem już Twoje ramy i to już parę dobrych lat temu :) Ogólnie to się zgodzę z piszącymi powyżej że ten rower wydaje się za długi oraz trochę płaski, ale za wykonanie jestem pełen podziwu: http://gp1.pinkbike.org/p4pb9473159/p4pb9473159.jpg http://gp1.pinkbike.org/p4pb9473163/p4pb9473163.jpg

http://www.nanofoto.pl
PB http://tiny.pl/htv3m

spaced

czw., 2013-06-20 12:29

Jak taka rama to czemu nie wyżej punkt obrotu? Po jaka cholere koła 24'' ? Po co taki kąt główki skoro pakiet jest w kosmosie. Pozycja na rowerze bez wysokiej kiery przez to na pewno zabawna będzie. Jak długi wahacz? Powyżej 440mm?
Jak dla mnie to dobry hołd dla starych eksperymentów do wieszania na sciane ale do jazdy nie nadaje się to za bardzo.

EZrider

czw., 2013-06-20 12:29

Widzisz, nie możesz na tym jeździć. Koledzy z forum zabronili. :lol:

ggg

czw., 2013-06-20 12:29

spalić stopić sprzedać
a rower bardzo ciekawy, gratulacje za projekt i wykonanie :)

driver

czw., 2013-06-20 12:29

Spaced zrob moze liste rowerow na ktorych da sie jezdzic :lol:
szacunek za rame

Pure Freeride

schokowafel

czw., 2013-06-20 12:29

Wykonanie fajne, widać że troche popracowałeś nad tym no i zawiecha całkowity młotostajl :D ale: - wahacz ma standardowy punkt obrotu a lancuch jest na rolce - kąt główki na 100% nie przekracza 60* - wysoki suport to 36-37cm a tutaj to juz z deka hardkor - troche nie kumam idei zawieszenia które ma pół metra skoku a przez zabójcza progresje nie wykorzystuje go.

xprot

czw., 2013-06-20 12:29

skok jest do wykorzystania, po prostu jest ''awaryjny'' - na mocne dobicia i katastrofy w ruchu ladowym.
co do geometrii, no przepraszam, ze taka zrobilem perwersyjna, kiedys poprawie sie i zerzne ja z jakiejs innej zjazdowki. testowalem w terenie, bardzo milo mi sie na tym jezdzi.
nie ukrywam, ze przy tej ramie najwiekszym moim ograniczeniem byla technologia wykonania, a dokladniej- kompletny jej brak, wiec musialem upraszczac elementy, zeby dalo sie je zrobic recznie.

spaced

czw., 2013-06-20 12:29

Spaced zrob moze liste rowerow na ktorych da sie jezdzic
Ja jestem pełen podziwu dla autora ramy ale to już któryś rower, który zwyczajnie będzie się gorzej prowadzić. To na prawde jest fizyka z gimnazjum.

kaktusss

czw., 2013-06-20 12:29

Dlaczego 24"? Bo xprot takie miał w domu :) Jak się nie ma kasy to się używa tego co mamy pod ręką :) To czy rower jest ładny czy nie, czy ma dobre goe czy nie czy ma suport w kosmosie itd itp to kwestie poboczne w przypadku autorskiego projektu. Szacun za pomysł, chęć i doprowadzenie projektu do końca!

Serwis amortyzatorów przednich BOS/anodowanie/nietypowe uszczelnienia!

lSandwichl

czw., 2013-06-20 12:29

No i KaKTuSSS ładnie podsumował :) Szacun xprot :)

https://www.facebook.com/GravityRacingPoznan

xprot

czw., 2013-06-20 12:29

http://i454.photobucket.com/albums/qq262/wujekX/z%20gor/ram_zps0e802457.png
teraz na prace mgr zrobie elegancka analize MES tej ramy, potem okleje ja przyrządami pomiarowymi- tensometrami i zjade z gorki. bede mial do porownania wyniki z analizy komputerowej do tych, co wychodza rzeczywiscie. model do lekkiego dopracowania, obciazenie spore, ale jest dziura i wychodza mi glupoty przy glowce :P

impus

czw., 2013-06-20 12:29

Cytując z PB "I believe that every biker's dream is to have his own homemade frame. Mine sure is! Wiadomo, że ograniczenia technologiczne domowego zaplecza są ogromne i nie idzie wystrugać w garażu ramy choćby zbliżonej do tych które serwują nam rowerowe koncerny. Jak dla mnie super opcja i byłbym mega szczęśliwy śmigając na własnoręcznie zaprojektowanej i wykonanej ramie, nawet gdyby jej geometria nie nawiązywała do topowych produkcji.
xprot jak dla mnie rower mistrz, zwłaszcza z Shiverem. Brakuje tylko Hopeów 6 tłoczkowych ;) Z ciekawości, jakbyś mógł zmierzyć wysokość pakietu na sucho i z sagiem. Sam mam u siebie dosyć wysoko (Banshee chaparral + 66RC) i chciałbym sobie porównać. Może okaże się, że na moim rowerze też nie da się jeździć ;)

[url=http://www.dh-zone.com/pl/bikes/banshee-chaparral888rcv-0]Banshee Chaparral[/url] [url=http://impus.pinkbike.com/]Pinkbike[/url]

xprot

czw., 2013-06-20 12:29

6 tloczkowe hopy to troszeczke bieda :P
wedlug wyliczen wychodzi mi ok 400mm do 180, wysokosci suportu:)
a rame mozna uznac raczej za prototyp zawieszenia, chcialem sprawdzic jak to bedzie dzialac.

xprot

czw., 2013-06-20 12:29

z sentymentem wspomne jeszcze o starej ramie : http://dh-zone.com/forum/viewtopic.php?f=3&t=13816
tu foto, do ktorego w w/w, w 1 poscie jest dead link :
[attachment=1:2kk4gv9s]leviathan.JPG[/attachment:2kk4gv9s]
jak tak patrze, to wtedy nie bylo czegos takiego, wogole nikt, nie robil fula do streetu, a full do streetu to niemal slopestyle :P nawet mozna bylo dac singlespeeda...
tu foto na osprzecie tym, na ktorym postawilem nowa rame: [attachment=0:2kk4gv9s]20080330(003).jpg[/attachment:2kk4gv9s]

utros

czw., 2013-06-20 12:29

xprot z przed forumwej rewolucji i rower tez taki,z moich czasów, zamiast jakichs Hopów, Gustawy albo Grimecki sys8 do zestawu.

first learn to be humans then learn to ride bike!!!

driver

czw., 2013-06-20 12:29

sys 12 ! :)

Pure Freeride

xprot

czw., 2013-06-20 12:29

http://www.schlickjumper.de/parts/forum::bremsen_grimeca::556.html nawet nie wiedzieliscie, ze takie byly :P calkiem fajne heble.
